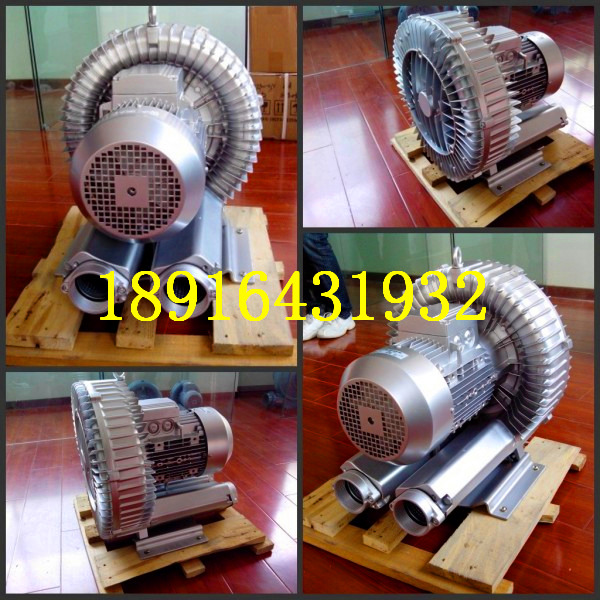

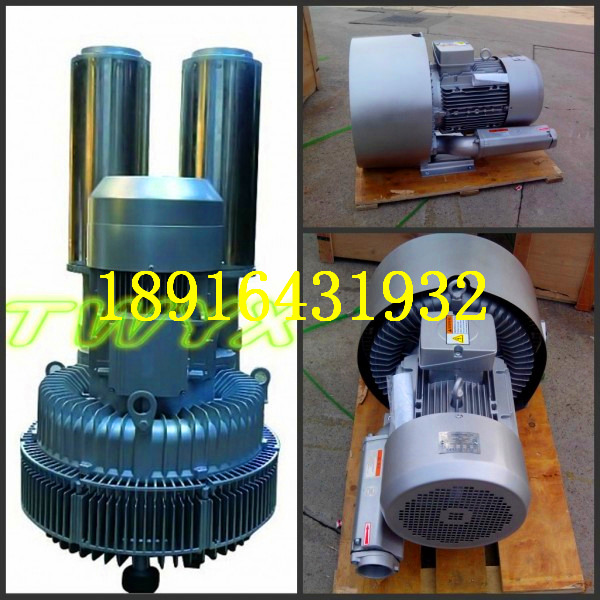

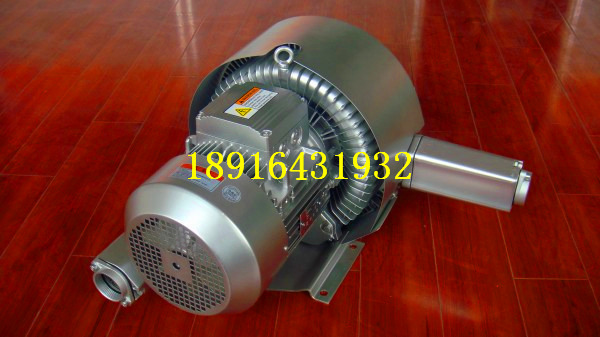

旋涡式风泵结构精巧，主要由下列六部分组成：机壳、叶轮、电机、转子、轴承、进出风口等

旋涡式风泵、高压风泵结构:

鼓风机压力范围：0.5-100kpa

鼓风机风量范围：50-20000m3/h

旋涡式风泵、高压风泵的特点：

  涡旋风机马达： 依欧洲CE规格制作
  标准： 环形风机使用IP54、F级绝缘的2极电机直接带动
  油封： 使用免保养的轴封以分离马达与鼓风机本体
  外壳： 鼓风机与马达外壳分开铸造 ，表面光滑、无缺陷。
  消声器： 排气及吸气管均附有消声器以降低噪音

叶轮由数十片叶片组成，它类似庞大的气轮机的叶轮。叶轮叶片中间的空气受到了离心力的作用，向叶轮的边缘运动，在那里空气进入泵体环行空腔，重新从叶片的起点以同样的方式再进行循环。叶轮旋转所产生的循环气流，以极高的能量离开气泵以供使用。风机采用专用电机，结构紧凑，体积小，重量轻，噪音低，送出气源无水无油。

高压风泵的运行原理：

高压旋涡气泵的叶轮由数十片叶片组成，它类似庞大的气轮机的叶轮。叶轮叶片中间的空气受到了离心力的作用，向叶轮的边缘运动，在那里空气进入泵体环行空腔，重新从叶片的起点以同样的方式再进行循环。叶轮旋转所产生的循环气流，以极高的能量离开气泵以供使用。气泵采用专用电机，结构紧凑，体积小，重量轻，噪音低，送出气源无水无油。

旋涡式风泵的应用用途:

*水处理鼓风曝气 *医院、实验室的污水搅拌曝气 *印刷行业的真空送纸 *电镀槽、工业废水的搅拌曝气 *塑焊、吹风的气源供应 *燃烧器的喷雾、玻璃工业、吸料送料、吸尘除尘、及其它等。

旋涡式风泵、高压风泵和其他同类风机的特点与优势：

● 体积小、风量大、噪声低、耗能省(回转式鼓风机采用运转压缩空气的原理，虽然体积小，但风量大、节能，静音运转是其他形式的风机无法比拟的。

● 运转平稳，安装方便(小型机种运转时只要放置妥当则振动很小，不需要加装防振装置，安装方便)。

● 抗负荷变化，风量稳定(例如：污水处理曝气槽压力变化，则负荷变化，但风量随压力变化而变化甚微)。

● 附有空气室，散气平稳(全部机种附有空气室，可防止空气脉动，散气平稳)。

● 材质精良，结构巧妙，性能卓越(鼓风机全部采用优质的材料，结构精巧，坚固耐用，性能卓越，长期使用故障少)。

● 保养简单，故障少，寿命长(低转速，磨损小，寿命长)。

旋涡式高压风机安装及试运转过程中的注意事项：

（一）、回旋式鼓风机的安装

1、搬运回旋式鼓风机时请特别注意安全，要避免回旋式鼓风机受到碰伤和冲击，且不能把回转式鼓风机立起来搬运，以防止润滑油从油箱内倒出来。

2、风机房应留有通风口并安装换气扇，通风口要设在上下两处便于空气对流，以防止机房内温度过高影响回旋式鼓风机正常运行。

3、机房内壁周围*好装有消音材料以降低噪音。

4、回转式鼓风机应水平安装。

5、配气管径不应小于回旋式鼓风机排风口径，并注意管内清洁，送气管应安装在水面以上，以防止管内进水造成起动时压力过大。

6、接管时注意不要把止回阀拧倒（止回阀凸起部分应朝上）。

7、请正确接配电线并注意电机转向与回旋式鼓风机旋转方向标记一致。

8、采用两台回旋式鼓风机交替运行时，应避免在短时间内频繁交换起动风机，希望一台回旋式鼓风机的连续运行时间不低于12小时。

（二）、回旋式鼓风机的试运转

1、检查油箱内的机油是否达到标准（油量应高于出油孔位置）。

2、起动回旋式鼓风机前请拿下进气口滤清器，往主机内倒入30ml左右机油，使机油均匀分布于回旋式鼓风机内部（用手转几圈）。

3、检查V型皮带的松紧度是否合适，如太松请调整。

4、检查安全阀是否设定在指定的压力位置，如工作压力为0.3kgf/c㎡；安全阀开启压力为0.3kgf/c㎡。在试运行时，可手动调整排气阀升压到开启压力，调整安全阀使之恰好开启（该压力为工作压力的1.1倍）。

5、接通电源起动风机，请注意下列各项：

a、台湾鼓风机的转向是否与转向标记指示方向一致，如不一致要立即停机调整电机接线。

b、观察压力表有无压力指示（污水处理槽内必须装满水后才能运行回旋式鼓风机，否则回旋式鼓风机排气口无压力，则回旋式鼓风机没有润滑）。

C、观察滴油嘴有无机油滴出（10-12滴/分钟），并观察透明回油管内是否有机油流动。

6、检查电机及回旋式鼓风机各部运转是否正常，温度是否正常，是否有异常声音。

回旋式鼓风机出厂时应该包含以下：

每套包括风机、电机、空气滤清器、空气室、滴油嘴、安全阀、止回阀、出口压力表、底座兼油箱、减震器、传动装置、地脚螺栓及各部件之间的连接螺栓等和一份润滑油。

风机的本体加工精度控制在正负6丝左右，从而噪音更低，风量和升压范围才更有保证。

注：回转式风机与罗茨风机的区别

回转风机是一种高压风机，罗茨鼓风机为容积式风机，输送的风量与转数成比例，把气体由吸入的一侧输送到排出的一侧,但能耗高，噪音大。

如果需要风量比较小，对噪音要求比较高，就选用回转式鼓风机，工作的主参数是风量，输出的压力随管道和负载的变化而变化，风量变化很小，回转式风机是变容压缩，其主要特点是：低转速，低噪音，低振动，高效率，高节能。
